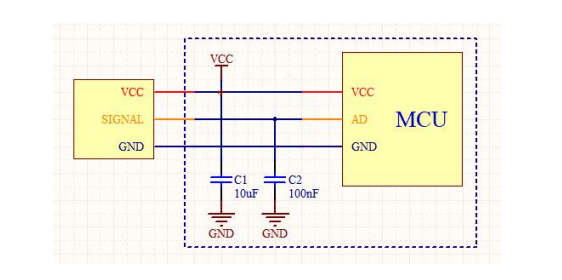

紅外液位開關是一種常用于液體監測和控制的設備，廣泛應用于工業、農業以及家庭等領域。其通過探頭部分發射紅外光線并檢測光線的變化來判斷液位的高低，因此在接線時需要遵循一定的步驟來確保其正常運行。接線方法相對簡單，主要包括電源線、地線和信號線的連接。以下是如何正確接線紅外液位開關的具體步驟。

電源線是液位開關的供電端口，連接時應將電源線接入適當?shù)碾娫凑龢O。紅外液位開關的電壓要求通常有5V、12V或24V等不同標準。在連接之前，用戶應根據傳感器的技術參數，確認所使用的電源電壓是否與傳感器的額定電壓相匹配。如果電源電壓不匹配，可能會導致傳感器損壞，因此確保電壓一致非常關鍵。

地線是為液位開關提供穩定基準電壓的重要線，它需要連接到電源的負極或直接接地。這一步驟至關重要，因為良好的接地能夠確保傳感器正常工作并減少電氣噪聲的干擾，保證液位信號的穩定性。地線連接不良時，可能會導致信號波動，從而影響液位測量的精度。

信號線負責將液位開關的液位數據傳輸?shù)娇刂葡到y(tǒng)或數據采集設備。信號線的連接要根據傳感器的設計來確定輸出類型，常見的信號輸出方式有模擬信號（如4-20mA電流信號）或數字信號。現代液位傳感器通常已經集成了必要的電阻，接線時一般不需要額外添加電阻。信號輸出的類型會影響后端控制系統的接收方式，因此需要根據應用需求來選擇合適的信號輸出模式。

紅外液位開關的工作原理主要是基于紅外光線的反射和折射。當液位上升或下降時，液體會對紅外光線產生不同程度的折射，從而導致傳感器接收的光信號發生變化。這種信號變化會被傳感器轉換為電壓信號，并通過信號線傳輸?shù)胶蠖讼到y(tǒng)進行處理，從而實現液位監測。

紅外液位開關的接線過程雖然簡單，但每一步都至關重要。確保電源線、地線和信號線的正確連接，不僅能夠保證液位傳感器的正常工作，還能提高液位監測系統的精度和穩定性。通過了解接線方法和工作原理，用戶可以更有效地運用紅外液位開關進行液體監控，提升系統的安全性和可靠性。
